DIN3352 F4 明杆软密封闸阀

 明杆软密封弹性闸阀适用于液体和气体介质管路和设备，作为截断和调节介质的作用。
  • Commodity name： DIN3352 F4 明杆软密封闸阀
  • Commodity ID： 1048150805720162304

Category:

DIN resilient seated gate Valve

Email:

info@civalves.com

Get a quote
Related products
  • Product Description

  • 一、明杆软密封闸阀简介

        明杆软密封弹性闸阀适用于液体和气体介质管路和设备，作为截断和调节介质的作用。

        在消防供水系统，自动喷水灭火系统中，消防专用闸阀通常作为供水管路的监控阀，用来监控管路水源的开启/切断状况，保证消防系统供水安全。

    二、明杆软密封闸阀使用特点

    明杆闸阀具有以下优点：

    流体阻力小 , 密封面受介质的冲刷和侵蚀小。

    开闭较省力。

    介质流向不受限制 , 不扰流、不降低压力。

    形体简单 , 结构长度短，制造工艺性好，适用范围广。

    三、零件材料

    零件名称

    材料

    阀体、阀盖

    球墨铸铁

    闸板

    球墨铸铁+橡胶

    阀杆

    不锈钢

    阀杆上螺母

    黄铜

    阀杆螺母

    球墨铸铁

    填料

    橡胶

    内六角螺母

    碳钢

    垫片

    橡胶

    四、主要技术参数

    ◆公称压力：1.0-1.6MPa

    ◆公称通经：40-350mm

    ◆工作温度：0～80℃

    ◆法兰标准：EN1092-2 PN10/PN16

    ◆试验标准：EN1074-1 and 2 /EN12266

    ◆适用介质：水、油、气及腐蚀性介质

    ◆驱动方式：手动

    ◆符合标准：DIN3352 F4, EN1171

    公称尺寸

    DN40~DN350

    适用介质

    清水、或物化性质类似于水的介质

    （污水、原水、热水、油类介质请注明）

    工作温度℃

    0-70（标准配置）0-100（热水配置）

    公称压力

    PN10

    PN16

    工作压力（MPa)

    ≤1.00

    ≤1.60

    强度试验（MPa)

    1.50

    2.40

    密封试验（MPa)

    1.10

    1.76

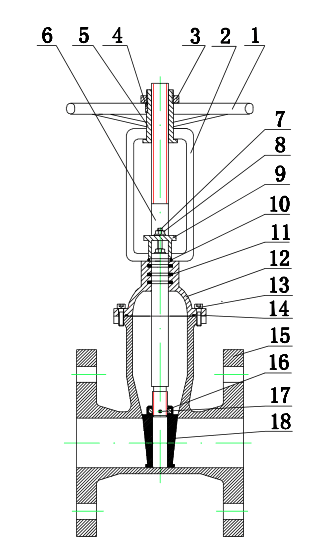

    五、结构图

    Size

    L

    D

    C

    B

    n-d

    b

    f

    DN50

    150

    165

    125

    99

    4-19

    19

    3

    DN65

    170

    185

    145

    119

    4-19

    19

    3

    DN80

    180

    200

    160

    133

    4-19

    8-19

    19

    3

    DN100

    190

    220

    180

    154

    8-19

    19

    3

    DN125

    200

    250

    210

    184

    8-19

    19

    3

    DN150

    210

    285

    240

    210

    8-23

    19

    3

    DN200

    230

    340

    295

    265

    8-23

    12-23

    20

    3

    DN250

    250

    405

    350

    355

    319

    12-23

    12-28

    22

    3

    DN300

    270

    460

    400

    410

    370

    12-23

    12-28

    24.5

    4

    DN350

    290

    520

    460

    470

    429

    16-23

    16-28

    26.5

    4
