直埋（伸缩杆）软密封闸阀

加长杆软密封弹性闸阀适用于液体和气体介质管路和设备，作为截断和调节介质的作用。弹性软密封闸阀利用弹性闸板的运动方向与流体方向相垂直，所以软密封闸板只能做全开和全关，不能作为调节和节流。
  • Commodity name： 直埋（伸缩杆）软密封闸阀
  • Commodity ID： 1048150729123782656

Category:

DIN resilient seated gate Valve

Email:

info@civalves.com

Get a quote
Related products
  • Product Description

  • 一、加长杆软密封闸阀简介

    加长杆软密封弹性闸阀适用于液体和气体介质管路和设备，作为截断和调节介质的作用。弹性软密封闸阀利用弹性闸板的运动方向与流体方向相垂直，所以软密封闸板只能做全开和全关，不能作为调节和节流。软密封闸阀利用闸板整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸板密封不良、漏水和生锈的现象。该闸阀具有安装迅速，维护方便，使用寿命长，不易产生水锤等特点。

           弹性软密封闸阀底部采用与水管相同的平底设计，不易造成杂物淤积，使流体畅通无阻。

           手轮顺时针为关，逆时针为开，不允许借助任何杠杆

    二、加长杆软密封闸阀使用特点

    1 流体阻力小 , 密封面受介质的冲刷和侵蚀小。

    2 开闭较省力。

    3 介质流向不受限制 , 不扰流、不降低压力。

    4 形体简单 , 结构长度短，制造工艺性好，适用范围广。

    三、零件材料

    零件名称

    材料

    阀体、阀盖

    球墨铸铁

    闸板

    球墨铸铁+橡胶

    阀杆

    不锈钢

    阀杆上螺母

    黄铜

    阀杆螺母

    球墨铸铁

    填料

    橡胶

    内六角螺母

    碳钢

    垫片

    橡胶

    四、主要技术参数

    ◆公称压力：1.6MPa

    ◆公称通经：40-300mm

    ◆工作温度：0～80℃

    ◆法兰标准：EN1092-2 PN10/PN16

    ◆试验标准：EN1074-1 and 2 /EN12266

    ◆适用介质：水、油、气及腐蚀性介质

    ◆驱动方式：手动

    ◆符合标准：BS5163, EN1171



    公称尺寸

    DN40~DN300

    适用介质

    清水、或物化性质类似于水的介质

    （污水、原水、热水、油类介质请注明）

    工作温度℃

    0-70（标准配置）0-100（热水配置）

    公称压力

    PN10

    PN16

    工作压力（MPa)

    ≤1.00

    ≤1.60

    强度试验（MPa)

    1.50

    2.40

    密封试验（MPa)

    1.10

    1.76

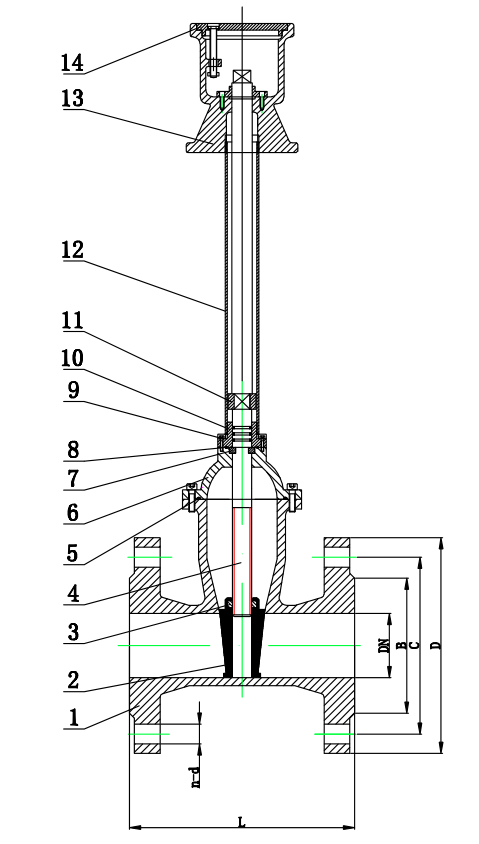

    五、结构图

    Size

    L

    D

    C

    B

    n-d

    b

    f

    DN50

    178

    165

    125

    99

    4-19

    19

    3

    DN65

    190

    185

    145

    119

    4-19

    19

    3

    DN80

    203

    200

    160

    133

    4-19

    8-19

    19

    3

    DN100

    229

    220

    180

    154

    8-19

    19

    3

    DN125

    254

    250

    210

    184

    8-19

    19

    3

    DN150

    267

    285

    240

    210

    8-23

    19

    3

    DN200

    292

    340

    295

    265

    8-23

    12-23

    20

    3

    DN250

    330

    405

    350

    355

    319

    12-23

    12-28

    22

    3

    DN300

    356

    460

    400

    410

    370

    12-23

    12-28

    24.5

    4
