RVHB/SBZ45X 锁闭弹性座封闸阀

防盗带锁闸阀阀门上带一锁头装置，每台阀门即可用相同的钥匙开关，也可用不同的钥匙开关，具有操作简单，使用方便，防止私自开关阀门的特点，安装在自来水管道上或其他管道上可有效避免偷用现象。
  • Commodity name： RVHB/SBZ45X 锁闭弹性座封闸阀
  • Commodity ID： 1048150654377091072

Category:

DIN resilient seated gate Valve

Email:

info@civalves.com

Get a quote
Related products
  • Product Description

  • 一  锁闭防盗闸阀特点

    防盗带锁闸阀阀门上带一锁头装置，每台阀门即可用相同的钥匙开关，也可用不同的钥匙开关，具有操作简单，使用方便，防止私自开关阀门的特点，安装在自来水管道上或其他管道上可有效避免偷用现象。

    二 锁闭防盗带锁闸阀适用范围：
    防盗带锁闸阀可用于城镇给排水管网、小区供水管理、小区供暖管理、园林绿化、市政建设、污水处理、油品等行业。

    三 锁闭防盗软密封闸阀基本参数：

    型号

    SBZ45X-10

    SBZ45X-16

    公称压力

    1.0MPa(10kgf/cm2)

    1.6MPa(16kgf/cm2)

    公称通径

    32～500mm

    32～500mm

    密封实验压力

    1.1MPa(11kgf/cm2)

    1.76MPa(17.6kgf/cm2)

    强度实验压力

    1.5MPa(15kgf/cm2)

    2.4MPa(24kgf/cm2)

    适用温度

    ≤80℃

    ≤80℃

    适用介质

    水、油、气及其他非腐蚀性流体

    水、油、气及其他非腐蚀性流体

    驱动方式

    手动

    手动

    也可根据客户要求，提供具有特殊技术参数的产品





    四 零件材料



    零件名称

    材料

    阀体、阀盖

    球墨铸铁

    闸板

    球墨铸铁+橡胶

    阀杆

    不锈钢

    阀杆螺母

    铸黄铜

    填料

    橡胶

    内六角螺母

    碳钢

    垫片

    橡胶

    五 主要技术参数

    ◆公称压力：1.0-1.6MPa

    ◆公称通经：40-300mm

    ◆工作温度：0～80℃

    ◆法兰标准：GB/T 12233-2006

    ◆试验标准：GB13927 AP1598

    ◆适用介质：清水、或物化性质类似于水的介质

    ◆驱动方式：手动

    ◆符合标准：GB/T 12233

    公称尺寸

    DN40~DN300

    适用介质

    清水、或物化性质类似于水的介质

    （污水、原水、热水、油类介质请注明）

    工作温度℃

    0-70（标准配置）0-100（热水配置）

    公称压力

    PN10

    PN16

    工作压力（MPa)

    ≤1.00

    ≤1.60

    强度试验（MPa)

    1.50

    2.40

    密封试验（MPa)

    1.10

    1.76

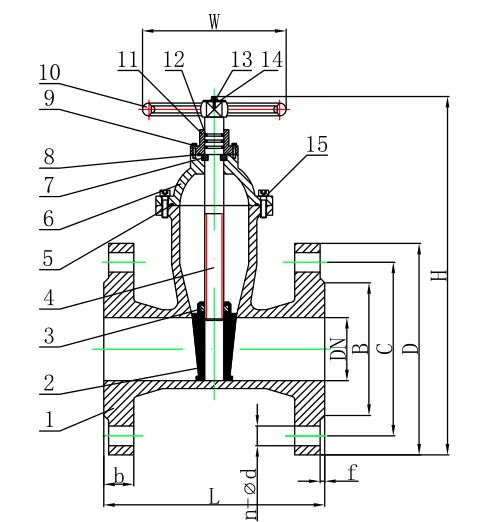

    六 结构图



    Size

    L

    D

    C

    B

    n-d

    b

    f

    DN50

    178

    165

    125

    99

    4-19

    19

    3

    DN65

    190

    185

    145

    119

    4-19

    19

    3

    DN80

    203

    200

    160

    133

    4-19

    8-19

    19

    3

    DN100

    229

    220

    180

    154

    8-19

    19

    3

    DN125

    254

    250

    210

    184

    8-19

    19

    3

    DN150

    267

    285

    240

    210

    8-23

    19

    3

    DN200

    292

    340

    295

    265

    8-23

    12-23

    20

    3

    DN250

    330

    405

    350

    355

    319

    12-23

    12-28

    22

    3

    DN300

    356

    460

    400

    410

    370

    12-23

    12-28

    24.5

    4
