DIN3202 F6 球形止回阀

球型止回阀又称逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
  • Commodity name： DIN3202 F6 球形止回阀
  • Commodity ID： 1048150402513330176

Category:

Check Valve

Email:

info@civalves.com

Get a quote
Related products
  • Product Description

  • 一  球型止回阀简介

    球型止回阀又称逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

    二  球型止回阀结构性能特点

    1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8

    2、体积小、重量轻、其重量只有传统微阻缓闭止回阀的1/4~1/20

    3、阀瓣关闭快速，水锤压力小

    4、水平或垂直管道均可使用，安装方便

    5、流道通畅、流体阻力小

    6、动作灵敏、密封性能好

    7、阀瓣行程短、关阀冲击力小

    8、整体结构、简单紧凑、造型美观

    9、使用寿命长、可靠性高

    三 零件材料

    零件名称

    材料

    阀体、阀盖

    球墨铸铁

    球体

    球墨铸铁/钢体+包胶

    填料

    EPDM

    内六角螺母

    不锈钢

    垫片

    NBR

    五 主要技术参数

      ◆公称压力：1.0-1.6MPa

     ◆公称通经：50-400mm

     ◆工作温度：0～80℃

     ◆法兰标准：EN1092-2 /DIN3202 F6

     ◆试验标准：EN1074-1 and 2 /EN12266

     ◆适用介质：清水、或物化性质类似于水的介质

     ◆驱动方式：自动

     ◆符合标准：DIN3202 F6/EN1074-3

    公称尺寸

    DN50~DN400

    适用介质

    清水、或物化性质类似于水的介质

    （污水、原水、热水、油类介质请注明）

    工作温度℃

    0-70（标准配置）0-100（热水配置）

    公称压力

    PN10

    PN16

    工作压力（MPa)

    ≤1.00

    ≤1.60

    强度试验（MPa)

    1.50

    2.40

    密封试验（MPa)

    1.10

    1.76

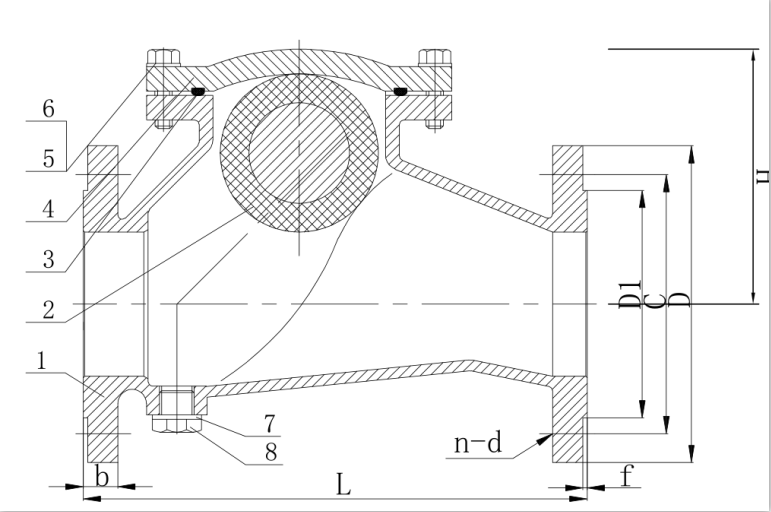

    六 结构图

    Size

    L

    D

    C

    B

    n-d

    b

    f

    H

    DN50

    200

    165

    125

    99

    4-19

    19

    3

    115

    DN65

    240

    185

    145

    118

    4-19

    19

    3

    124

    DN80

    260

    200

    160

    133

    4-19

    8-19

    19

    3

    138

    DN100

    300

    220

    180

    154

    8-19

    19

    3

    162

    DN125

    350

    250

    210

    184

    8-19

    19

    3

    202

    DN150

    400

    285

    240

    210

    8-23

    19

    3

    228

    DN200

    500

    340

    295

    265

    8-23

    12-23

    20

    3

    298

    DN250

    600

    405

    350

    355

    319

    12-23

    12-28

    22

    3

    368

    DN300

    700

    460

    400

    410

    370

    12-23

    12-28

    24.5

    4

    438

    DN350

    800

    520

    460

    470

    429

    16-23

    16-28

    26.5

    4

    585

    DN400

    900

    580

    515

    525

    480

    16-28

    16-32

    28

    4

    660
