DIN3352 F4 正齿轮软密封闸阀
+
  • DIN3352 F4 正齿轮软密封闸阀

DIN3352 F4 正齿轮软密封闸阀

Category:

DIN resilient seated gate Valve

  • Commodity name: DIN3352 F4 正齿轮软密封闸阀
  • Commodity ID: 1048151504872890368
伞齿轮弹性座封闸阀适用于液体和气体介质管路和设备,作为截断和调节介质的作用。
  • Product Description
  • 一、DIN3352 齿轮型闸阀产品介绍

        伞齿轮弹性座封闸阀适用于液体和气体介质管路和设备,作为截断和调节介质的作用。

    螺旋伞齿轮传动效率高,传动比稳定,圆弧重叠系数大,承载能力高,传动平稳平顺,工作可靠,结构紧凑,节能省料,节省空间,耐磨损,寿命长,噪音小。

    二、DIN3352 齿轮型闸阀使用特点

       1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。

       2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。

       3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。

       4、水锤现象不易产生。原因是关闭时间长。

       5、介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。

       6、结构长度(系壳体两连接端面之间的距离)较小。

       7、形体简单 , 结构长度短,制造工艺性好,适用范围广。

    三、零件材料

    零件名称

    材料

    阀体、阀盖

    球墨铸铁

    闸板

    球墨铸铁+EPDM

    阀杆

    不锈钢

    阀杆螺母

    铸黄铜

    填料

    EPDM

    内六角螺母

    碳钢

    垫片

    EPDM

    四、主要技术参数

    ◆公称压力:1.0-1.6MPa

    ◆公称通经:500-1200mm

    ◆工作温度:0~80℃

    ◆法兰标准:EN1092-2 PN10/PN16

    ◆试验标准:EN1074-1 and 2 /EN12266

    ◆适用介质:水

    ◆驱动方式:手动

    ◆符合标准:DIN3352 F4, EN1171

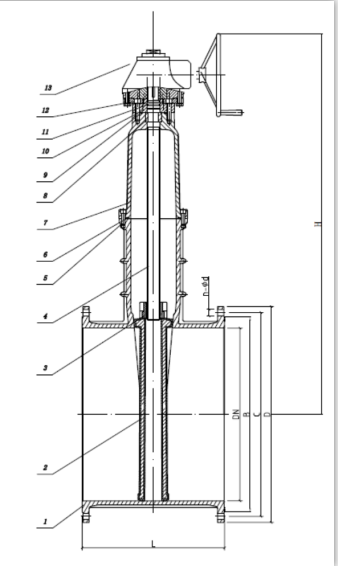

    五、结构图



    Size

    L

    D

    C

    B

    n-d

    b

    H

    DN500

    457

    670

    715

    620

    650

    582

    20-28

    20-32

    26.5

    31.5

    1070

    DN600

    508

    780

    840

    725

    770

    682

    20-31

    20-37

    30

    36

    1260

    DN700

    610

    895

    910

    840

    840

    794

    24-31

    24-37

    32.5

    39.5

    1710

    DN750

    详情请联系我们。

    DN800

    660

    1015

    1025

    950

    950

    901

    24-34

    24-40

    35

    43

    1850

    DN900

    711

    1115

    1125

    1050

    1050

    1001

    28-34

    28-40

    37.5

    46.5

    2100

    DN1000

    811

    1230

    1255

    1160

    1170

    1112

    28-37

    28-43

    40

    50

    2275

    DN1100

    详情请联系我们。

    DN1200

    1015

    1455

    1485

    1380

    1390

    1328

    32-40

    32-49

    45

    57

    2500
