C509 明杆软密封闸阀
+
  • C509 明杆软密封闸阀

C509 明杆软密封闸阀

Category:

AWWA resilient seated gate valve

  • Commodity name: C509 明杆软密封闸阀
  • Commodity ID: 1048151274060341248
明杆软密封弹性闸阀适用于液体和气体介质管路和设备,作为截断和调节介质的作用。
  • Product Description
  • 一 美标明杆闸阀产品简介

         明杆软密封弹性闸阀适用于液体和气体介质管路和设备,作为截断和调节介质的作用。

         弹性软密封闸阀利用弹性闸板的运动方向与流体方向相垂直,所以软密封闸板只能做全开和全关,不能作为调节和节流。软密封闸阀利用闸板整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸板密封不良、漏水和生锈的现象。该闸阀具有安装迅速,维护方便,使用寿命长,不易产生水锤等特点。

           明杆弹性软密封闸阀底部采用与水管相同的平底设计,不易造成杂物淤积,使流体畅通无阻。

           手轮顺时针为关,逆时针为开,不允许借助任何杠杆。

    二 美标明杆闸阀性能特点

      1、不易碎裂,以往传统铸铁软密封闸阀常原因外物击中,碰撞或重叠而造成断裂等现象。由于软密封闸阀改用球墨铸铁,此种情形已可大幅度减少。

      2、耐腐蚀,软密封闸阀阀体采用粉沫环氧树脂涂装,可防止阀体的腐蚀与生锈,并可用于污水系统。

      3、整体包胶,软密封闸阀阀板采用高品质的橡胶进行整体内,外包胶,国内一流的橡胶硫化技术使得硫化后的阀板能够保证精确的几何尺寸,且橡胶与球墨铸铁闸板连接牢靠,不易脱落及弹性记忆佳。

      4、平底式阀座,传统的闸阀往往在通水洗管后即因外物诸如石头,木块,水泥,纸屑,杂物等淤积于阀底凹槽内。容易造成无法关闭紧密而形成漏水现象,软密封闸阀低部采用与水管相同的平底设计,不易造成杂物淤积,使流体通畅无阻。

      5、三“O”型密封圈,由于阀杆采用三“O”型环密封圈设计。可减少开关时的摩擦阻力,大幅减少漏水现象及可以不停水施工更换密封圈。

      6、有助生饮,由于阀体内部以无毒性环氧树脂涂装,闸阀的内外表面均以橡胶完全包覆而不至于出现锈水或腐蚀现象,可供生饮。

      7、精铸阀体,阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。

      8、重量轻,本体采用球墨铸造制成,重量较传统闸阀重量减轻约百分之二十到百分之三十,方便维修方便。

     三、美标软密封闸阀使用特点

       1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。

       2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。

       3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。

       4、水锤现象不易产生。原因是关闭时间长。

       5、介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。

       6、结构长度(系壳体两连接端面之间的距离)较小。

       7、形体简单 , 结构长度短,制造工艺性好,适用范围广。

    四 零件材料

    零件名称

    材料

    阀体、阀盖

    球墨铸铁

    闸板

    球墨铸铁+橡胶

    阀杆

    不锈钢

    阀杆螺母

    铸黄铜

    填料

    橡胶

    内六角螺母

    碳钢

    垫片

    橡胶

    五 主要技术参数

    ◆公称压力: Class 125/150

    ◆公称通经:50-300mm

    ◆工作温度:0~120℃

    ◆法兰标准:ANSI/AWWA C110/A21.10, ANSI B16.1 Class 125

    ◆试验标准:AWWA C509

    ◆适用介质:清水、或物化性质类似于水的介质

    ◆驱动方式:手动

    ◆符合标准:AWWA C509

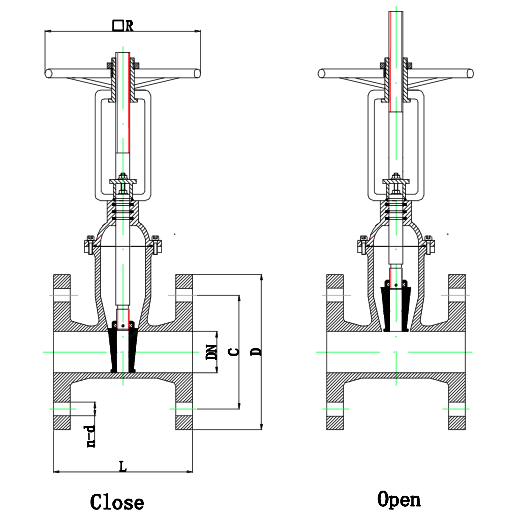

    结构图

    Size

    INCH

    L

    D

    C

    n-d

    DN50

    2”

    178

    152

    121

    4-19

    DN65

    2.5”

    190

    178

    140

    4-19

    DN80

    3”

    203

    190

    152.4

    4-19

    DN100

    4”

    229

    229

    190.5

    8-19

    DN125

    5”

    254

    254

    216

    8-22

    DN150

    6”

    267

    279

    241.3

    8-22

    DN200

    8”

    292

    343

    298.5

    8-22

    DN250

    10”

    330

    406

    362

    12-25

    DN300

    12”

    356

    483

    431.8

    12-25
