DIN3352 F5 承插式软密封闸阀
+
  • DIN3352 F5 承插式软密封闸阀

DIN3352 F5 承插式软密封闸阀

Category:

BS5163 resilient seated gate valve

  • Commodity name: DIN3352 F5 承插式软密封闸阀
  • Commodity ID: HH2001
承插式软密封闸阀的主要特点在阀门两端设置两个承口,此承口与管子间形成承插连接,即将管子直接插入承口内,安装极为方便,管子和承口间放置橡胶密封圈实现密封。
  • Product Description
  • 一、承插式铜压盖软密封闸阀概述

    承插式软密封闸阀的主要特点在阀门两端设置两个承口,此承口与管子间形成承插连接,即将管子直接插入承口内,安装极为方便,管子和承口间放置橡胶密封圈实现密封。这种连接不同于法兰连接,称其为柔性连接或无应力连接,其优点是允许管道在与承口连接处有适量的伸缩,能对管道的长度变化起到补偿作用,同时可以消除管道因热胀冷缩产生的材料应力,以达到保护管子的目的。

    二、承插式铜压盖软密封闸阀性能特点

      1、不易碎裂,以往传统铸铁软密封闸阀常原因外物击中,碰撞或重叠而造成断裂等现象。由于软密封闸阀改用球墨铸铁,此种情形已可大幅度减少。

      2、耐腐蚀,软密封闸阀阀体采用粉沫环氧树脂涂装,可防止阀体的腐蚀与生锈,并可用于污水系统。

      3、整体包胶,软密封闸阀阀板采用高品质的橡胶进行整体内,外包胶,国内一流的橡胶硫化技术使得硫化后的阀板能够保证精确的几何尺寸,且橡胶与球墨铸铁闸板连接牢靠,不易脱落及弹性记忆佳。

      4、平底式阀座,传统的闸阀往往在通水洗管后即因外物诸如石头,木块,水泥,纸屑,杂物等淤积于阀底凹槽内。容易造成无法关闭紧密而形成漏水现象,软密封闸阀低部采用与水管相同的平底设计,不易造成杂物淤积,使流体通畅无阻。

      5、三“O”型密封圈,由于阀杆采用三“O”型环密封圈设计。可减少开关时的摩擦阻力,大幅减少漏水现象及可以不停水施工更换密封圈。

      6、有助生饮,由于阀体内部以无毒性环氧树脂涂装,闸阀的内外表面均以橡胶完全包覆而不至于出现锈水或腐蚀现象,可供生饮。

      7、精铸阀体,阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。

    8、重量轻,本体采用球墨铸造制成,重量较传统闸阀重量减轻约百分之二十到百分之三十,方便维修方便。

    三、零件材料

    零件名称

    材料

    阀体

    球墨铸铁

    阀盖

    球墨铸铁+黄铜

    闸板

    球墨铸铁+EPDM

    阀杆

    不锈钢

    阀杆螺母

    铸黄铜

    填料

    EPDM

    内六角螺母

    碳钢

    垫片

    橡胶



    主要技术参数

    ◆公称压力:1.0-1.6MPa

    ◆公称通经:40-300mm

    ◆工作温度:0~80℃

    ◆法兰标准:EN1092-2 PN10/PN16

    ◆试验标准:EN12266

    ◆适用介质:清水、或物化性质类似于水的介质

    ◆驱动方式:手动

    ◆符合标准:DIN3352 F5, BS5163

    公称尺寸

    DN40~DN300

    适用介质

    清水、或物化性质类似于水的介质

    (污水、原水、热水、油类介质请注明)

    工作温度℃

    0-70(标准配置)0-100(热水配置)

    公称压力

    PN10

    PN16

    工作压力(MPa)

    ≤1.00

    ≤1.60

    强度试验(MPa)

    1.50

    2.40

    密封试验(MPa)

    1.10

    1.76

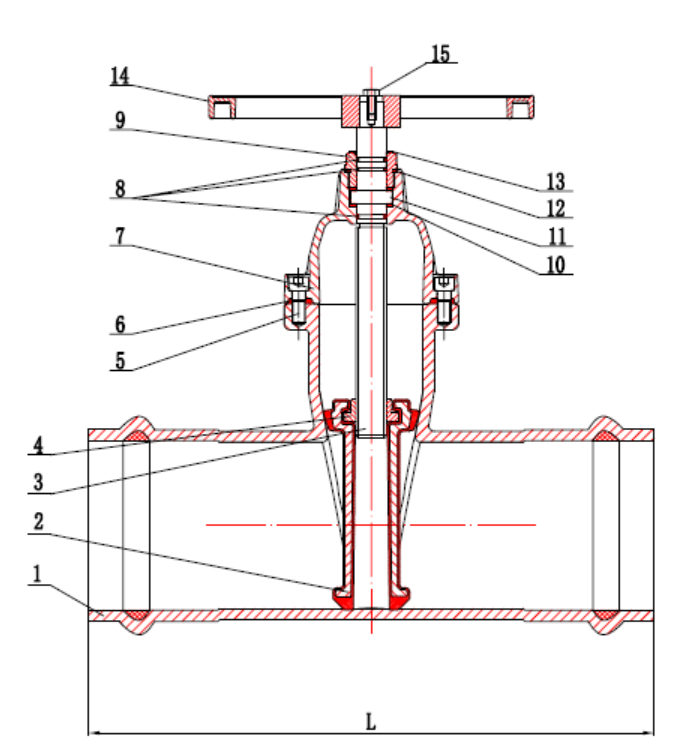

    结构图



    Size

    PVC Tube

    L(mm)

    H(mm)

    DN50

    63

    250

    280

    DN65

    75

    270

    305

    DN80

    90

    280

    350

    DN100

    110

    300

    390

    DN125

    125

    325

    470

    DN150

    160

    350

    525

    DN200

    200/225

    400

    630

    DN250

    250

    450

    780

    DN300

    315

    500

    870
