ZY_47 自力式压差控制阀
+
  • ZY_47 自力式压差控制阀

ZY_47 自力式压差控制阀

Category:

Pipe Fitting

  • Commodity name: ZY_47 自力式压差控制阀
  • Commodity ID: 1048150517177212928
不需外来能源依靠被控介质自身压力变化进行自动调节,自动消除管网的剩余压头及压力波动引起的流量偏差恒定用户进出口压差,有助于稳定系统运行,特别适用分户计量或自动控制系统中。
  • Product Description
  • 一 自力式压差控制阀简介

    不需外来能源依靠被控介质自身压力变化进行自动调节,自动消除管网的剩余压头及压力波动引起的流量偏差恒定用户进出口压差,有助于稳定系统运行,特别适用分户计量或自动控制系统中。

    二 自力式压差控制阀功能

    1、采用自力式压差控制阀,为分户计量提供了必要条件。众所周知,分户计量按热收费提高了热用户的自主权,更好利用自由热节约能源,假如系统不装置自力式压差控制阀,当用户调节时,流量只能跑到其他用户处,另外,散热器温控阀的最大承压25Kpa,不加自力式压差控制阀温控阀压差过大会发出噪音的危险。

    2、采用自力式压差阀配备变频水泵,是既节能又经济的运行方式。

    3、采用自力式压差控制阀为控制提供了很好的工作环境,在换热器前加装自力式压差控制阀,可防止换热器内水流速过大,超过允许降压,延长其寿命。在自力式温度控制阀、流量控制阀、平衡阀、散热器温控阀前自力式压差控制阀有三个作用:

    (1)保证工作压差不超过最大允许压差;

    (2)保证通过流量限制在最大流量之内;

    (3)保证不产生噪音和气蚀现象。

    电动阀前加自力式压差控制阀保证受外网波动给电动阀造成的频繁动作,减少电动阀由信号迟到造成的误动作,营造一个相对舒适的环境。

    4、采用自力式压差控制阀给一次系统的高效率运行带来可靠的保证。

    5、采用自力式压差控制阀对水泵控制,可以节省很大费用。用于供热系统中循环水泵在系统流量减小时,扬程会增大,同时,当管阻随流量减小,以平方关系降低时,克服阻力所需的压头大大下降。过高压头不仅导致控制阀产生噪音,控制性能变差和振荡等问题,同时对水泵的运行也带来了不必要的电力消耗,当管阻随流量变化以平方管线变化时,水泵耗电量随流量变化成立方关系变化,因此对水泵进行控制可以节省费用。

    6、采用自力式压差控制阀,为系统的动态平衡调节提供了可靠的保证。分户计量后,当某用户因不付费给用户关闭,如果没有自力式压差控制阀,被关闭或调节用户的流量就会强加给其他用户,这样就造成了其他用户多付费甚至造成立关与立管之间的不平衡。当使用自力式压差控制阀后,通过压差控制阀的动作流量就不会强加给其他用户,立管与立管的不平衡。当室外温度或其他自由热给用户,用户通过温控阀的控制,可同时都在调节而且住在朝阳方向,要比住在朝阴方向的动作要大一些,这样就需要通过自力式压差控制来解决这个问题。

    三  自力式压差控制阀适用的场所

    自力式压差控制阀不适用以热源为主动变流量调节系统,当系统进行以热源为主动变流量调节,减小系统的流量时,管网的压力减小,热网近端用户由于压力的变小,压差阀自动阀芯就会开大,维持原来的压差恒定,流量变化只是远端用户,使远端用户流量严重不足。近端用户和远端用户不能随着总流量变化而等比变化,不能保持水力平衡工况,热网出现动态水力失调。反之,循环水泵根据室外气温降低,需要增加循环水量时,用户阀门开度没有变化,用户压差由于自力式压差控制阀的控制,使用户的流量增不上去。

    四  自力式压差控制阀安装要点

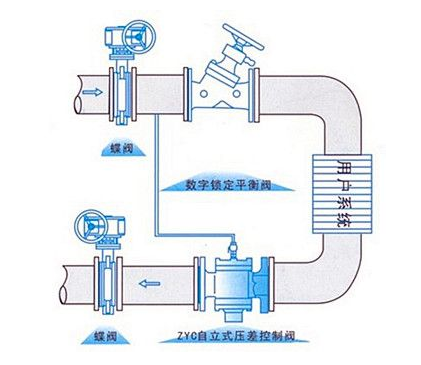

    1、自力式压差控制阀分为供水式、回水式和旁通式三种。一般安装在回水管上,阀门上的导压管与供水管连通;也可选用送水管安装式,但不能互换。其中的旁通式自力式压差控制阀在额定压差范围内为关闭状态。

    2、自力式压差控制阀可水平安装,也可垂直安装。

    3、导压管连接头的尺寸一般为1/2″管螺纹,安装时应在供水管上设置变径管接头或焊接管接头。

    4、可调型自力式压差控制阀有一个调节压差的旋钮,调节旋钮可使压差设定值增大或减小。

    5、安装位置应按照产品说明书要求设置直管段。

    6、在安装自力式压差控控制阀前还因在此阀前加装过滤器,以免堵塞。 [1]

    五 自力式压差控制阀使用方法
    1、介质流动方向应与阀体箭头方向一致;
    2、自力式压差控制阀应安装在回水管上,阀上接导压管,导压管的另一端与供水管连接,建议在导压管供水端安装1/2"球阀,以便启动消除堵塞功能;

    3、在导压管前的供水管上应安装过滤网,避免水质太差造成该阀失去自动调节功能;

    4、供水管和该阀前的回水管应分别装设压力表,便于调节控制压差;

    5、如发现该系统流量过大或过小,可能的原因是管道元件安装时的杂物卡阻在阀塞上,可将1/2"球阀关闭3—5分钟,这时如果是较轻堵塞,即可自动消除,如还不能消除,则要拆开阀门检查消除堵塞物;

    6、控制压差调节方法:逆时针方向调节调压阀杆,观察压差
