300X 缓闭消声止回阀
+
  • 300X 缓闭消声止回阀

300X 缓闭消声止回阀

Category:

Hydraulic Control Valve

  • Commodity name: 300X 缓闭消声止回阀
  • Commodity ID: 1048150364680708096
300X缓闭消声止回阀安装要求 该产品针对高层、超高层建筑设计,用于解决高层建筑生活用水、消防用水系统中,要求流量大、灵敏度高、流阻较小、止回密封效果好、要求不产生水锤的场合。该产品具有设计合理,使用寿命长等优点。
  • Product Description
  • 一  300X缓闭消声止回阀产品概述:

    300X缓闭消声止回阀安装要求 该产品针对高层、超高层建筑设计,用于解决高层建筑生活用水、消防用水系统中,要求流量大、灵敏度高、流阻较小、止回密封效果好、要求不产生水锤的场合。该产品具有设计合理,使用寿命长等优点。我公司的缓闭消声止回阀针对高层、超高层建筑设计,用于解决高层建筑生活用水、消防用水系统中,要求流量大、灵敏度高、流阻较小、止回密封效果好、要求不产生水锤的场合。并且该产品具有设计合理,使用寿命长等优点。

    二  300X缓闭消声止回阀工作原理:

    当阀门从进口端给水时,水通过微型过滤器、针阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀。当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀。

    三  300X缓闭消声止回阀的性能特点:

    ◆结构新颖合理、合理运用液压原理控制论
    ◆工作平稳可靠、流量大
    ◆阀瓣快开慢闭、无水锤冲击(关闭时间可调
    ◆止回密封效果好、使用寿命时间长
    ◆安装维修方便

    四  300X缓闭消声止回阀安装要求缓闭消声止回阀的基本参数
    公称压力:1.0-1.6Mpa
    公称通径:DN50-DN600
    适用介质:清水
    使用温度:0-80度
    法兰标准:GB/T17241.6GB/9113
    试验标准:GB/T13927 AP1598

    五  300X缓闭消声止回阀安装要点

    A.安装时应注意阀体箭头标注方向。为方便维护保养,应在止回阀周围留一定空间;
    B.应在能够保证维修止回阀时切断水源的位置安装相应通径的截止阀;
    C.在缓闭消声止回阀前必须安装过滤器。
    D.在缓闭消声止回阀前必须安装过滤器.
    E安装时间应注意阀体箭头标注方向.为方便维护保养,应在止回阀周围留一定空间.
    F.应在能够保证维修止回阀时切断水源的位置安装相应通径的闸阀.

    六 阀体材质和零部件参考

    零件名称

    零件材料

    阀体 阀盖

    球墨铸铁

    阀座 阀盘

    铜合金

    密封圈 O型圈

    丁腈橡胶

    阀杆

    2Cr13

    弹簧

    50CrVA

    针型阀

    铜合金

    球阀

    铜合金

    浮球阀

    铜合金

    微型过滤器

    不锈钢

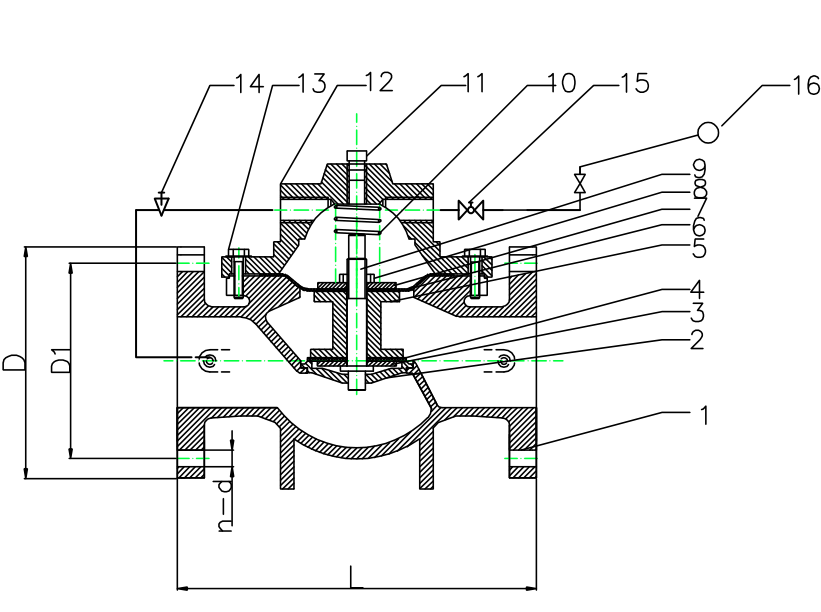

    七  结构图:(PN 1.0-2.5MPa):

     公称通径

     尺寸(mm)







       DN(mm)

    L

    D

    D1

    D2

     50

    215

    165

    125

    99

     65

    235

    185

    145

    118

     80

    250

    200

    160

    132

     100

    290

    220

    180

    156

     125

    325

    250

    210

    184

     150

    360

    285

    240

    211

     200

    420

    340

    295

    266

     250

    450

    395

    405

    350

    355

    319

     300

    510

    445

    450

    400

    410

    370

     350

    645

    505

    520

    460

    470

    429

     400

    720

    565

    580

    515

    525

    480

    480

     450

    785

    615

    640

    565

    585

    582

    548

     500

    785

    670

    715

    620

    650

    582

    609

     600

    910

    780

    840

    725

    770

    720

    780
