P41X 快速排(吸)气阀
+
  • P41X 快速排(吸)气阀

P41X 快速排(吸)气阀

Category:

Air Valve

  • Commodity name: P41X 快速排(吸)气阀
  • Commodity ID: 1048150324520247296
P41x型自动排气阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备。
  • Product Description
  • 一 P41X自动排气阀简介

    P41x型自动排气阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中,其作用是用来快速排除管道中集结的空气,以增进水管及抽水机使用效率,管内一旦出现负压时,能迅速吸入空气,以保管线因负压所产生损坏。

    P41X自动排气阀采用法兰连接方式,一般压PN10-25/1.0-2.5MPa,口径为DN25-200mm,适用介质为清水,适用于城建(自来水厂),水利,等管路上.P41X具有排出管道中的大量空气、系统运行中的小量排气和高速导入外界空气三种功能,用于水泵出口及给水、排水管线中,具有自动排气与自动补气的功能,提高输水管路的排送效率,降低排送成本。一旦管道内产生负压,迅速导入外界空气,保护管线免受压破坏;并可迅速排出管道中的空气。

    二  P41X自动排气阀工作原理

    主要是利用水对浮球的浮力作用,当排气阀水位上升,在排气的同,浮属到水的浮力作用,自动上浮,直到与排气口的密封面接,到一定压时球会自动关闭,当阀内水位降低时,球会随水位下降而下降,这时就会通过排气口向管道注入大量空气,此阀同属于自动阀门。当系统中有气体溢出时,气体会顺着管道向上爬,最终聚集在系统的最高点,而排气阀一般都安装在系统最高点,当气体进入排气阀阀腔聚集在排气阀的上部,随着阀内气体的增多,压力上升,当气体压力大于系统压力时,气体会使腔内水面下降,浮筒随水位一起下降,打开排气口;气体排尽后,水位上升,浮筒也随之上升,关闭排气口。

    三  P41X自动排气阀产品特点

    1. 密封可靠,特殊密封设计;

    2. 自动排气与自动补气,无须人去操作;

    3. 具有三种功能:(1)排出管道中的大量空气;(2)系统运行中的小量排气;(3)高速导入外界空气;

    4. 经久耐用。小浮球按固定轨迹运动,不会碰撞壳体;

    5. 关闭力大,较其它排气阀增加了配重—加大了关闭力;

    6. 较其它种类的排气阀的高度尺寸小,(其他排气阀为阀盖中央排气);

    7. 不会有压力水冲刷浮球,引起浮球的误动关闭。

    四  P41X自动排气阀技术参数
    1. 公称压力:1.0-1.6Mpa;

    2. 适用介质:清水、污水、原水;

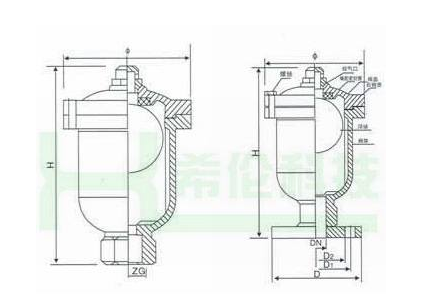

    五  单口排气阀结构图
